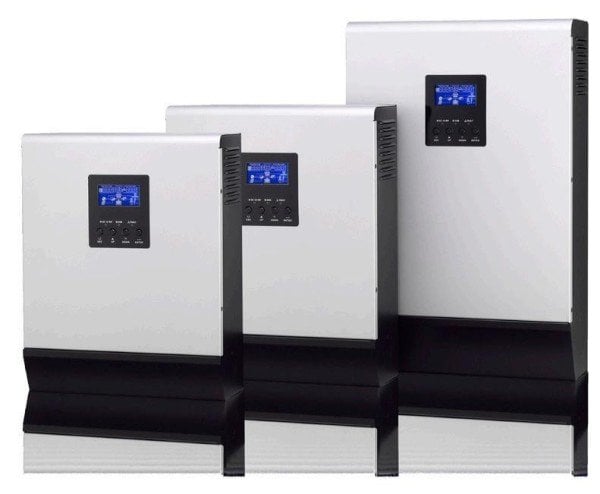

Lexron 5KVA-48V-5000Watt Mppt Akıllı Solar İnvertör
Özellikler
- MPPT Akıllı Tam Sinüs İnverter
- LCD ayarı ile ev aletleri ve kişisel bilgisayar için yapılandırılabilir giriş voltajı
- LCD ayarı ile uygulamaları esas alan yapılandırılabilir batarya şarj akımı
- LCD ayarı ile yapılandırılabilir AC / Solar Şarj cihazı özelliği
- Şebeke voltajı veya jeneratör gücüne uyumlu
- AC yeniden kazanılırken otomatik yeniden başlatma
- Aşırı yük / Aşırı Sıcaklık / Kısa devre koruması
- Optimize akü performansı için akıllı batarya şarj cihazı tasarımı
İnverter Montajı
Kurulum yapılacak yeri seçmeden önce mutlaka aşağıdaki maddeleri dikkatlice inceleyiniz.
- İnverteri yanıcı yapı malzemeleri üzerine monte etmeyiniz.
- Katı ve sağlam bir yüzeye monte ediniz.
- LCD ekranın kolayıkla okunabilmesi için inverteri göz hizasına monte edin.
- Optimum çalışma performansı için ortam sıcaklığı 0 – 55 derece arasında olmalıdır.
Batarya Bağlantısı
Güvenli çalışma ve yönetmeliğe uygunluk için, batarya ve inverter arasına ayrı bir DC sigorta veya bağlantı kesici takılabilir. Batarya bağlantısı için uygun kablo kullanılması sistem güvenliği ve verimli çalışma çalışma açısından büyük önem taşır.
AC Giriş / Çıkış Bağlantısı
Ac girişi güç kaynağına bağlamadan önce, lütfen inverter ile AC girişi güç kaynağı arasına yüksek akım kapasiteli sigorta bağlayın. Bu inverterin bakım esnasında kolaylıkla AC güç kaynağının kesilmesini sağlayacaktır.
AC devre kesici için önerilen sigorta teknik özellikleri ; 1KVA için 10Amper , 2KVA için 20 Amper , 3KVA için 32 Amper , 4KVA ve 5 KVA için 50 Amper’dir.
AC giriş / çıkış bağlantısını gerçekleştirirken, AC giriş veya çıkış tellerini terminal bloğu üzerine L,N ve toprak kutuplarına uygun şekilde takın ve vidaları sıkın.
Toprak – Sarı ve yeşil kablo
L ( Hat ) – Kahverengi yada siyah kablo
N ( Nötr ) – Mavi kablo rengindedir.
Güneş Paneli Bağlantısı
Güneş paneli bağlantısını yapmadan önce PV girişi ve güneş panelleri arasına DC sigorta bağlayın. PV bölümü için tüm kablo tesisatı özel solar kablo olmasına dikkat edin. PV modülü bağlantısı için uygun solar kablo kullanılması sistem güvenliği ve verimli çalışma açısından büyük önem taşır.
- PV modüllerinin açık devre voltajı ( Voc ) inverterin maksimum PV dizilimi açık devre voltajını aşmamalıdır.
- PV modüllerinin açık devre voltajı ( Voc ) minimum batarya voltajından yüksek olmamalıdır.
