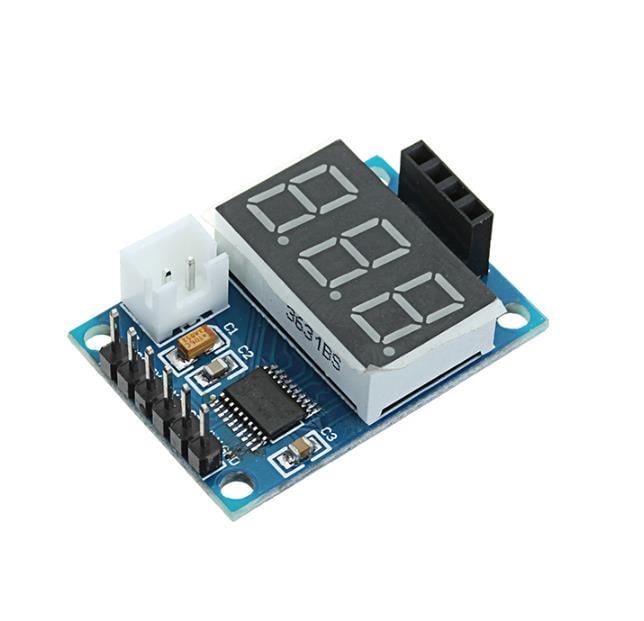

HC-SR04 Ultrasonik Sensör Ölçüm Modülü
HC-SR04 ultrasonik sensörü kullanılarak mesafe ölçümü uygulamalarında görselleştirme amacıyla kullanılır. Bir nesnenin veya engelin mesafesini 3 basamaklı LED ekranda görüntüleyebilirsiniz. Ayrıca karttaki seri pinler aracılığıyla verilerini de alabilirsiniz.
HC-SR04 ultrasonik sensörü kullanılarak mesafe ölçümü uygulamalarında görselleştirme amacıyla kullanılır. Bir nesnenin veya engelin mesafesini 3 basamaklı LED ekranda görüntüleyebilirsiniz. Ayrıca karttaki seri pinler aracılığıyla verilerini de alabilirsiniz.
ÖZELLİKLER
> Dahili STM8S103 yüksek performanslı mikroişlemci
> Veri seri port üzerinden çıkarılabilir
> Etkili ölçüm mesafesi: 3cm - 400cm
> Ölçüm Birimi: cm
> En büyük hata: yaklaşık% 1
> Çalışma voltajı: 5V
> Veri seri port üzerinden çıkarılabilir
> Etkili ölçüm mesafesi: 3cm - 400cm
> Ölçüm Birimi: cm
> En büyük hata: yaklaşık% 1
> Çalışma voltajı: 5V
PINOUT
> VCC, GND: 5V güç arayüzü
> 2.54mm beyaz soket: 5V güç kaynağı arayüzü
> TX: Seri port pini
> RX: Seri port pini
> NRST, SWIN: STM8 program indirme portu
> 2.54mm beyaz soket: 5V güç kaynağı arayüzü
> TX: Seri port pini
> RX: Seri port pini
> NRST, SWIN: STM8 program indirme portu
.
UYGULAMA
- Ölçüm mesafesi, dijital ekran ve seri port üzerinden aynı anda görüntülenebilir
- Dijital ekran kullanımı için, doğrudan ultrasonik modülü takın ve 5V güç kaynağına bağlayın
- Seri port çıkışı: ultrasonik modülün VCC, TX, RX, GND USB'ye TTL modül 5V, RX, TX, GND, seri haberleşme baud hızı 9600
- Değişken, ölçülen nesne alanı 0,5 metrekareden az olmamalıdır ve mümkün olduğu kadar düz ve biraz daha güçlü yansıtma kabiliyeti olmalıdır, aksi takdirde test sonuçlarını etkiler.
- Etkili ölçüm mesafesi 3cm-400cm, bu aralığın ötesinde verilere izin verilmez veya 000 göstergeye neden olabilir.
