15W Stereo Bluetooth Güç Amplifikatör Modülü
XY-P15W, yüksek güçlü bir stereo Bluetooth ses modülüdür. Çift kanallı ses sinyal çıkışına sahiptir. Dahili amplifikatör modülü bu nedenle doğrudan hoparlöre bağlanabilir. DIY kablosuz Bluetooth hoparlörler ve transponderler için idealdir.
Özellikleri:
-
Geniş çalışma voltaj aralığı
-
Uygulanabilir çoklu tip hoparlörler
-
Topuz ayarı
-
Ters bağlantı koruma desteği
-
Kısa devre koruma desteği
-
Aşırı ısınma koruması
Not:
-
Güç amplifikatörü kurulu, WIFI sinyalinden (yönlendirici) mümkün olduğunca uzak olmalıdır sinyal girişimini önler.
-
Önerilen güç kaynağı gerilim DC 8 ~ 24V aralığıdır. Modül 26V'dan yüksek gerilimde hasar alacaktır.
-
Eğer 4R hoparlör bağlantısı yapacaksanız 12V giriş gerilimi verebilirsiniz.
-
Eğer 8R hoparlör bağlantısı yapacaksanız 24V giriş gerilimi verebilirsiniz.
-
2A veya daha yüksek bir güç kaynağı kullanılması tavsiye edilir.
-
Eğer çıkış gücü 2x20W elde etmek istiyorsanız ekstra ısı emici eklemeniz gerekir.
-
Sinyal girişimini önlemek için lütfen çok uzun teller kullanmayın.
-
Hoparlör hasarını önlemek için 30W üzerinde bir hoparlör kullanılması tavsiye edilir.
-
Kullanmadan önce kullanım kılavuzunu ve açıklamayı okuyun.
15W Stereo Bluetooth Güç Amplifikatör Modülü Teknik Özellikleri
| Üretici Firma | WAVGAT |
| Ürün Kategorisi | Bluetooth Ses ve Amfi Modülleri |
| Seri | XY-P15W |
| Çalışma Voltajı | DC 8V - 24V |
| İletişim Mesafesi | 15 metre (Max) |
| Kanal | Çift kanal |
| Çıkış Gücü (1 khz'de) |
1) Çıkış gücü 16W * 2 at 12V 4R 2) Çıkış gücü 10W * 2 at 12V 8R 3) Çıkış gücü 15W * 2 at 16V 4R 4) Çıkış gücü 20W * 2 at 20V 4R 5) Çıkış gücü 30W * 2 at 24V 4R (ekstra ısı emici eklemeniz gerekir!) |
| Hoparlör (30W ~ 150V) |
1) 4R 8V ~ 12V 2) 8R 8V ~ 24V 3) 16R at 8V ~ 24V |
| Çalışma Sıcaklığı | -40 °C ~ 85 °C |
| Çalışma Nemi | 0% ~ 95% RH |
| Boyut | 50 x 35 x 14mm |
Kullanım Adımları

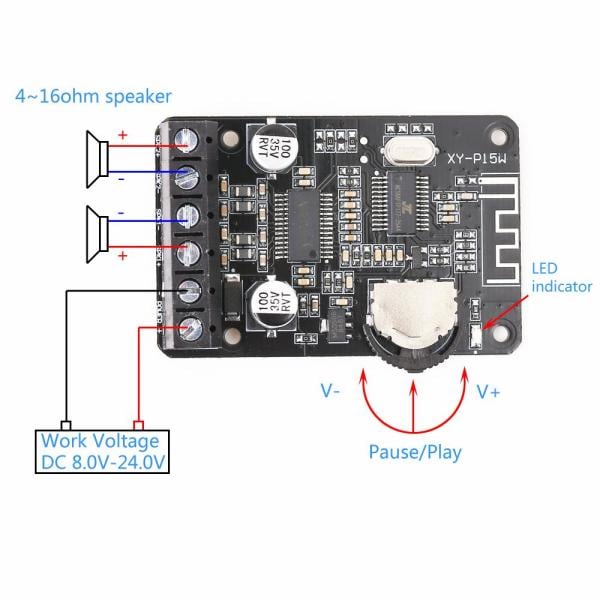

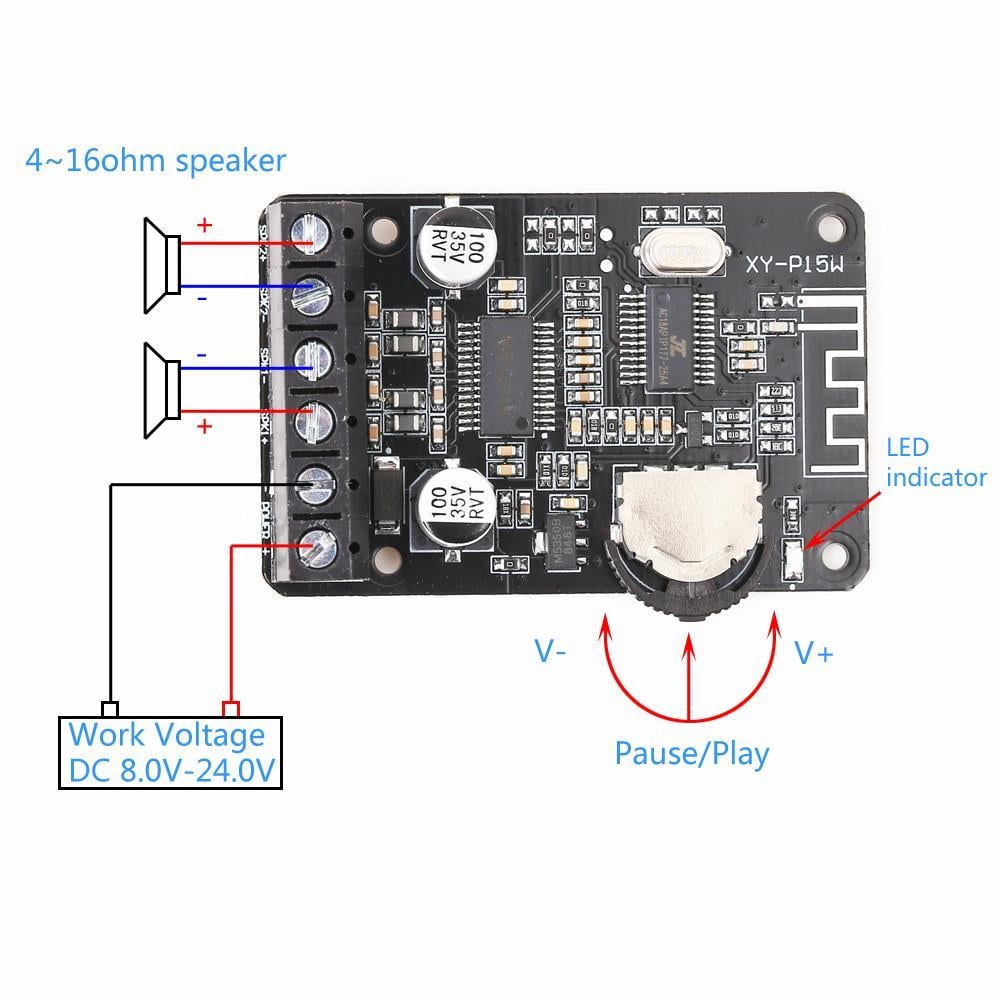

| 1) | Doğru hoparlörü seçin ve bağlantı şemasında gösterildiği gibi bağlayın. |
| 2) | Giriş terminalinden doğru güç kaynağına bağlayın. LED göstergesi yanıp söner ve modülün eşleştirme moduna girdiği anlamına gelir. Sonra hızlı ses gelir ve bu modülün eşleştirmeyi beklediği anlamına gelir. |
| 3) | Bluetooth'u telefonda açın. |
| 4) | Bluetooth cihaz listenizde Bluetooth cihazı 'XY-P15W' seçeneğini seçin. |
| 5) | LED göstergesi devam eder ve modül başarıyla bağlanır. |
| 6) | Modül telefonda müzik seçtikten sonra müzik çalacak. LED göstergesi yavaşça yanıp sönmeye devam edecektir. |
| 7) | Modül bağlantısız ise hızlı ses gelecektir. |
