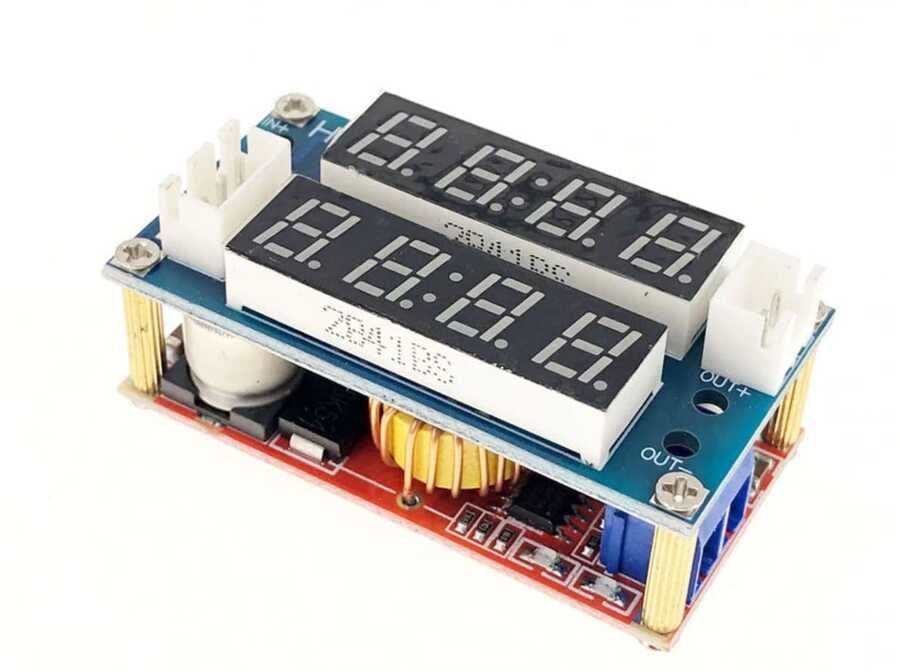

XL4015 CC-CV Voltaj Düşürücü Modül - 5A

XL4015 CC-CV Voltaj Düşürücü Modül - 5A

XL4015 voltaj düşürücü modül; voltajı düşürme işlemi yapan elektronik modüldür. CC-CV kısaltması, sabit akım ve sabit voltaj anlamına gelir. Step-down voltaj regülatörü olan bu ürünün amperi düşürme ve yükseltme görevi yoktur. Akım hep sabit kalır.

Güç kaynağınızın amper seviyesi 50-100A olabilir. Kullanacağınız cihaz ne kadar isterse o kadar akım tüketir. Bu cihaz bu durumu yalnızca sınırlayabilir. 0-5A arasında ayar yapılır ve örneğin siz 3A ayarladığınızda çıkıştaki cihazınız 3 amperden fazla akım çekmek istediğinde devre kendiliğinden akımı keser. Bu durumda alttaki mavi LED yanar. Ayrıca ayarladığınız akım sınırını ekranda göremezsiniz. Yükünüz maksimum akım değerine ulaşıp mavi LED yandığında akım sınırınızı öğrenebilirsiniz. Bu üründen yüksek akım çekildiğinde kart ısınacaktır. Kart; ısınma koruması sayesinde kendini kapatır fakat yüksek sıcaklık sebebiyle kartınız bozulabilir. Bu yüzden kartı kullandığınız zaman sıcaklığı takip etmeli ve gerekirse kartı soğutmalısınız.

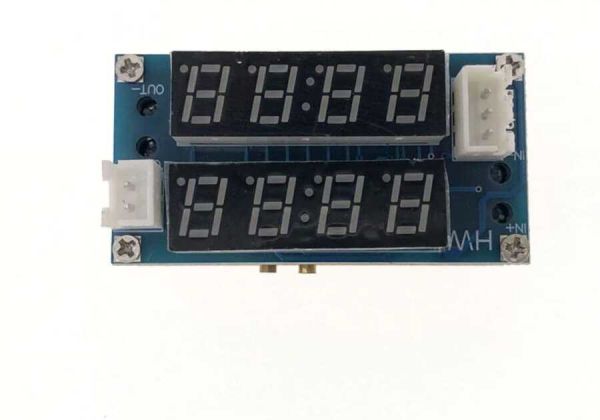

Üst ekranda çıkış voltajı gözükürken alt ekranda çıkış akımı görülmektedir. Ekranda giriş voltajı görülmemektedir. Mavi trimpotlar ile çıkış voltajı ayarlanır ve çıkış akımı sınırlanır. Ayrıca ilk kullanımdan dolayı mavi trimpotlar da boşluk olabilmektedir. Bu durum için endişe etmenize hiç gerek yok. Mavi trimpotları gerekirse 40-50 tur çevirerek bu sorunu çözebilirsiniz. Giriş voltajınız 5V ile 32V arasında sürekli değişebilir. Bu durum sizi şaşırtmasın çünkü çıkışta istediğiniz sabit voltaj değerini alabilirsiniz. Ayrıca sistemi kurdunuz fakat elektrikler gitti. Elektrikler gelince kurduğunuz sistem aynı ayarda kalır ve değerlerinizde hiçbir oynama olmaz.

XL4015 Voltaj Düşürücü Modül  - 5A Teknik Özellikleri:

• Model: XL4015
• Giriş Gerilimi: 5V-32V/DC
• Çıkış Gerilimi: 1.27V-30V/DC
• Çıkış Akımı: 5A (Maks.)
• Verimlilik: %95(Giriş ve çıkış farkı arttıkça düşer.)
• Anahtarlama Frekansı: 300KHz
• Çıkış Dalgalanması: 50mV (Maks.) 20M bant genişliği
• Çalışma Sıcaklığı: -40°C - +85°C
• Ekran: Çift - Renkli
• Boyut: 51x26x23mm
