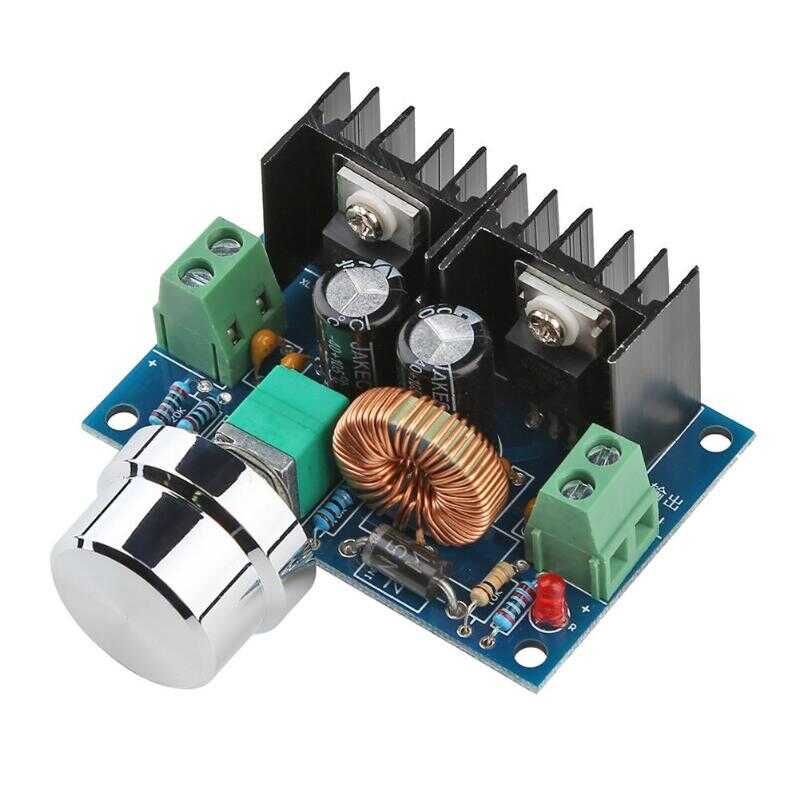

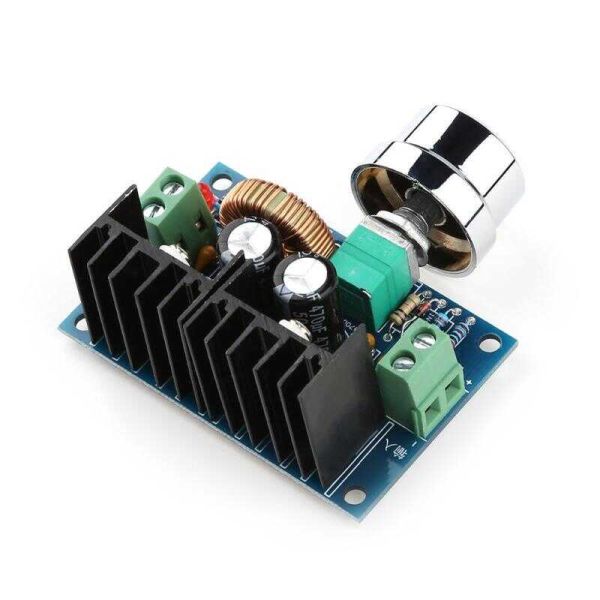

XH-M401 DC-DC Voltaj Düşürücü Güç Kaynağı Modülü-XL4016E1
Sepete Ekle
XH-M401 DC-DC Voltaj Düşürücü Güç Kaynağı Modülü XL4016E1
XL4016E1, yüksek verimlilik, düşük dalgalanma ve mükemmel hat ve yük regülasyonu ile 12A'lık bir yükü çalıştırabilen 180 kHz sabit frekanslı bir PWM buck (düşürme) DC-DC dönüştürücüdür. Minimum sayıda harici bileşen gerektiren bu regülatörün kullanımı kolaydır ve dahili frekans kompanzasyonu ve sabit frekanslı bir osilatör içerir. PWM kontrol devresi, görev oranını %0'dan %100'e doğrusal olarak ayarlayabilir. İçeride bir aşırı akım koruma işlevi bulunur. Aşırı akım koruması, aşırı sıcaklık koruması ve kısa devre korumasını sağlamaktadır. Kısa koruma işlevi gerçekleştiğinde, çalışma frekansı 180KHz'den 48KHz'e düşürülecektir. Harici bileşen saısını en aza indirmek için dahili bir telafi bloğu bulunur. Maksimum çıkış akımı 8A'ya ulaşıldığında, fan eklemeniz gerekir. Uzun süreli çalışma akımı 5A’dır.
XH-M401 DC-DC Voltaj Düşürücü Güç Kaynağı Modülü Kullanım Alanları:
- LCD Monitör ve LCD TV
- Taşınabilir Enstrüman Güç Kaynağı
- Telekom/Ağ Ekipmanları
XH-M401 DC-DC Voltaj Düşürücü Güç Kaynağı Modülü Pin Diyagramı:
XH-M401 DC-DC Voltaj Düşürücü Güç Kaynağı Modülü Teknik Özellikleri:
- Giriş Gerilimi: 8-36V/DC
- Çıkış Gerilimi: 1.25-36V/DC
- Verimlilik: %94
- Maksimum Çıkış Akımı: 8A
- Maksimum Güç: 200W
- Voltaj Düzenleme Modu: PWM Modülasyonu
- Dahili Termal Kapatma İşlevi
- Dahili Akım Limit Fonksiyonu
- Dahili Çıkış Kısa Koruma Fonksiyonu
- Mükemmel Hat ve Yük Regülasyonu
XH-M401 DC-DC Voltaj Düşürücü Güç Kaynağı Modülü Ölçüleri:
XH-M401 DC-DC Voltaj Düşürücü Güç Kaynağı Modülü XL4016E1 nasıl kalibre edilir ?
Giriş voltajı kalibrasyon moduna (“IN” AÇIK) girmek için düğmeyi bırakın; düğmeyi 4 saniye basılı tutun ve çıkış voltajı kalibrasyon moduna girmek için düğmeyi bırakın (“OUT” AÇIK); düğmeyi 4 saniye basılı tutun ve kalibrasyon modundan çıkmak için düğmeyi bırakın, tüm parametreler otomatik olarak kaydedilecektir.
