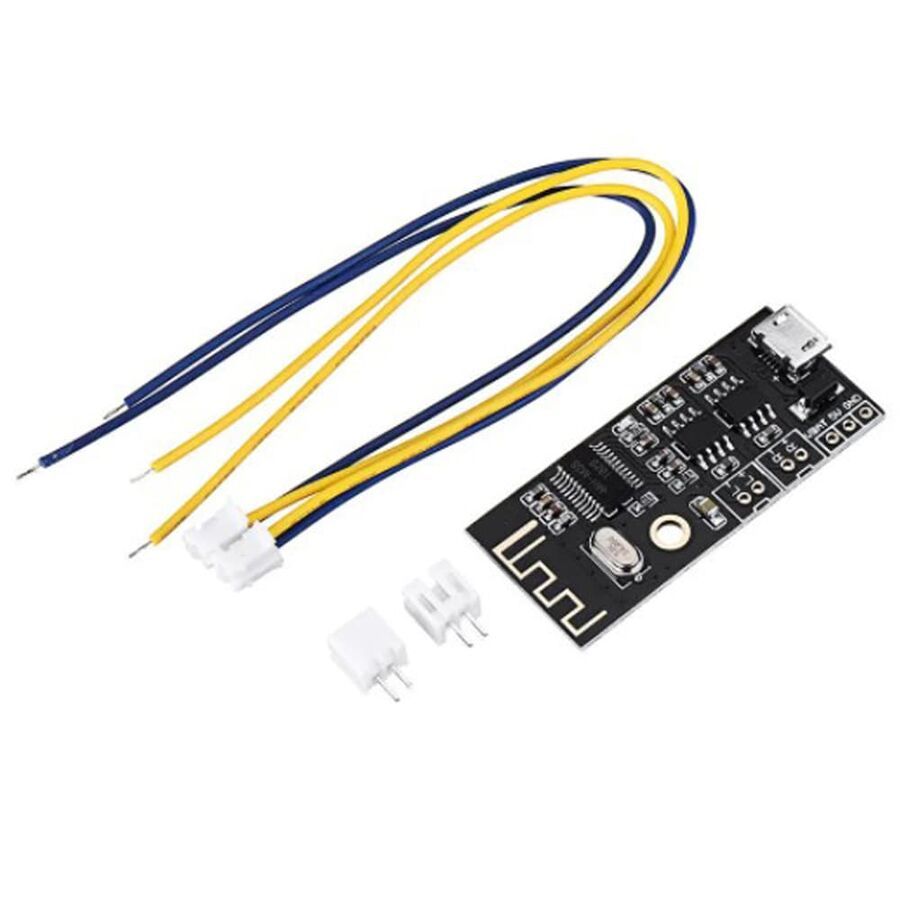

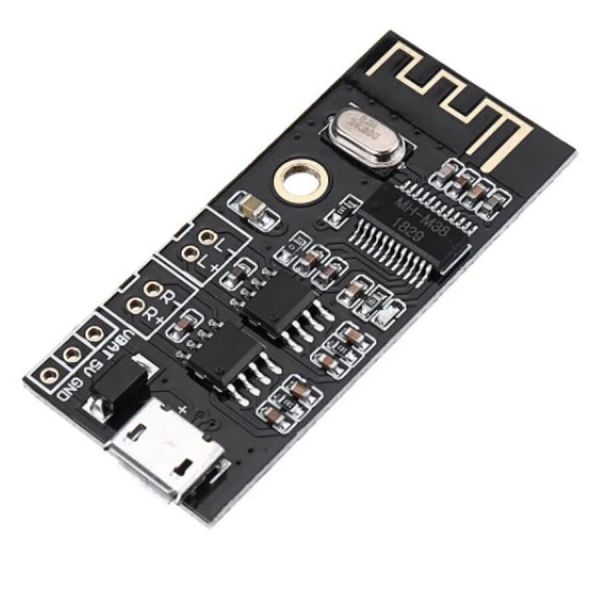

MH-M38 Bluetooth 4.2 Ses Modülü

M-38 Bluetooth Ses Modülü

MH-M38, modül Bluetooth'ya bağlandıktan sonra en son Bluetooth 4.2 iletimini, iki kanallı stereo kayıpsız oynatmayı, Bluetooth bağlantısını destekleyen, düşük güçlü bir tasarım çözümüdür. Açık bir ortamda Bluetooth bağlantı mesafesi 20 metreye kadar çıkabilir. Çeşitli Bluetooth ses alımında, çeşitli ses DIY modifikasyonunda yaygın olarak kullanılır.

Bluetooth V4.2 sürümü, Bluetooth otomatik bağlantı teknolojisini, WAV / WMA / FLAC / APE / MP3 kayıpsız kod çözme, stereo çift kanal çıkışını destekler.

Modül açıldıktan sonra, cep telefonu Bluetooth MH-M18 / MH-M28 / MH-M38 adını arar ve Bluetooth'i bağladıktan sonra müzik çalabilir.

Not:

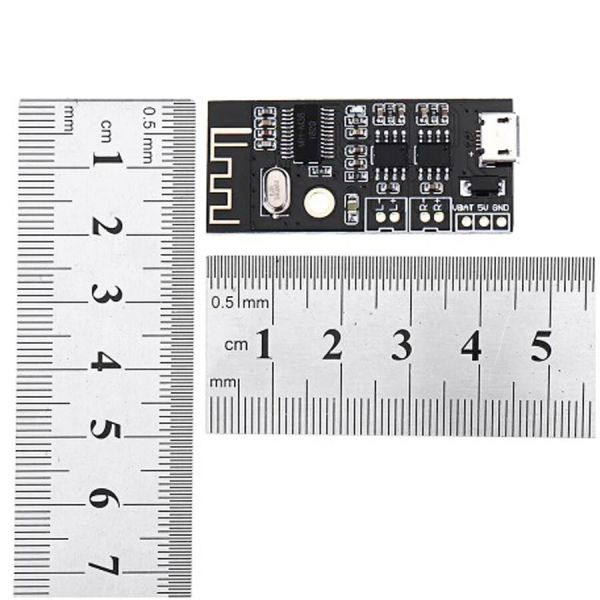

• 1. Güç Kaynağı: Doğrudan güç kaynağı için MICRO USB Android kablo 5V'u doğrudan kullanabilir ya da 5V güç kaynağı veya 3,7V lityum pil bağlayabilirsiniz (aşağıdaki şekilde gösterildiği gibi). 5V ve 3.7V güç kaynağı arabirimlerinin farklı olduğunu unutmayın. 5V, 5V ve GND'ye bağlanır ve 3.7V lityum pil, VBAT ve GND'ye bağlanır. Maksimum çalışma akımı 5V2A'dır. Daha iyi ses kalitesi için düzenlenmiş 5V2A güç kaynağı kullanılması önerilir.

• 2. USB ses kartı, ücretsiz sürücü (tak ve çalıştır) desteği. Modülü USB kablosuyla bilgisayara bağlayın ve bilgisayar, modül amplifikatör çıkışı üzerinden müzik çalabilir.

• 3. Ses Çıkışı: çıkış sol ve sağ kanal stereo ses sinyalleri, iki 2-8 euro, 3-5W hoparlöre bağlanabilir, 4 O 5W hoparlörü itin.

• 4. Bu ürünün kendi ikili 5W güç amplifikatörü devresi vardır ve başka bir amplifikatöre bağlanmamalıdır! İki amplifikatörün çıkışları paralel bağlanamaz veya negatif kutuplar birbirine bağlanır, aksi takdirde güç amplifikatörü çipi zarar görür.

M-38 Bluetooth 4.2 Ses Modülü Teknik Özellikleri

Pin Tanımı
