L298N Çift H Köprülü DC Step Motor Sürücü Kartı

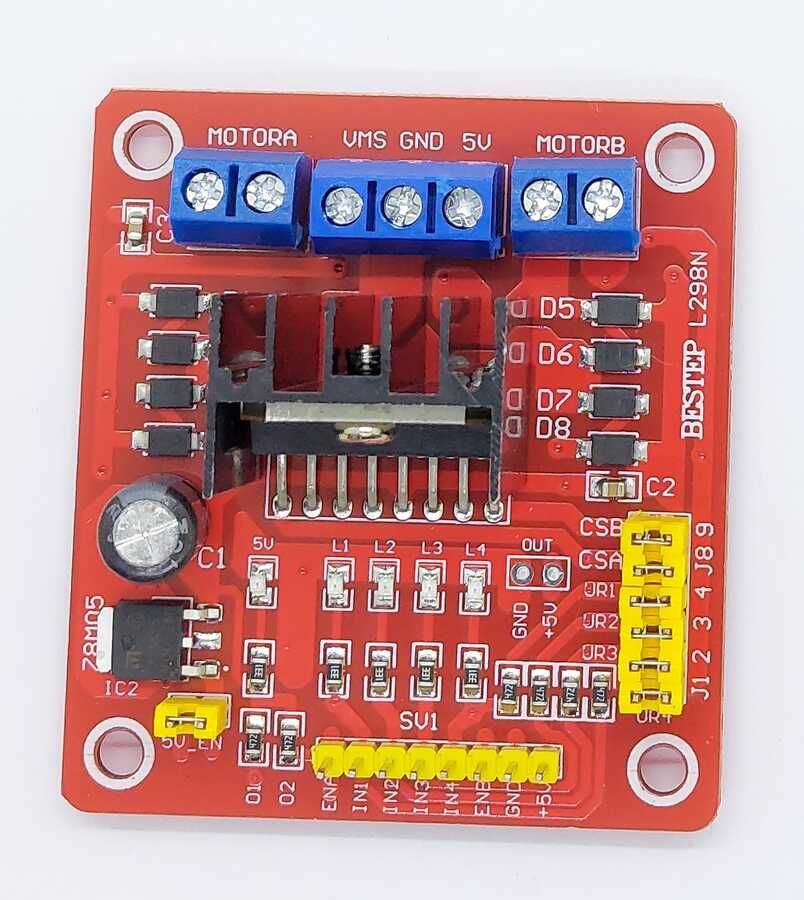

Ürün İsmi: L298N Çift H Köprülü DC Step Motor Sürücü Kartı

Ürün Açıklaması:

Wb291111, üzerinde L298N motor sürücü entegresi bulunan bir motor sürücü devresidir. İki adet dc motor yada bir adet 4 kablolu step motor sürebilir..

Teknik Özellikler:

• L298N Çift H Köprülü Sürücü Çipi
• Desteklediği Motorlar: İki adet DC motor veya bir adet 4 kablolu step motor
• Besleme Gerilimi (VMS): +5V – 35V arası
• Maksimum Akım: 2A / köprü
• VSS Mantıksal Besleme Gerilimi: 4,5V – 5,5V
• Giriş Kontrol Sinyali Gerilim Aralığı: H: 4,5V – 5,5V / L: 0V
• Maksimum Güç Tüketimi: 20W
• Çalışma Sıcaklığı: -25°C ila 130°C
• Kart Boyutu: 55mm x 60mm x 30mm
• Kart Ağırlığı: 33g
• Diğer Özellikler: Yön Kontrol Göstergesi LED’i, Güç Göstergesi LED’i.

Pin Bağlantıları:

• ENA: Sol motor kanalını aktif eden pin.
• IN1: Sol motor 1. giriş
• IN2: Sol motor 2. giriş
• IN3: Sağ motor 1. giriş
• IN4: Sağ motor 2. giriş
• ENB: Sağ motor kanalını aktif eden pin
• MotorA: Sol motor çıkışı
• MotorB: Sağ motor çıkışı
• VMS: Besleme voltaj girişi (4.8V – 24V)
• GND: Toprak bağlantısı
• 5V: 5V çıkışı

Örneklenecek Olursa;:

1. CSA: Motor sürücü kanalının akım çıkışıdır. Jumper çıkarıldığında, akım değeri analog voltaj olarak okunabilir.
2. CSB: B motor sürücü kanalının akım çıkışıdır. Jumper çıkarıldığında, akım değeri analog voltaj olarak okunabilir.
3. V1, V2, V3, V4: IN1, IN2, IN3, IN4 girişlerini 5V’a çeken pull-up dirençleri.
4. 5V-EN: 7805 hattını aktif ve pasif hale getiren jumper. 5V çıkışı aktif olur ve buradan 5V çekilebilir. Jumper çıkartılırsa bu şapka pasif hale gelir
